力士樂直線模組之功能模塊FMS技術數據
  技術數據

  一般技術數據

  請遵守"計算"章節和"一般技術說明"章節!
查看更多>>
產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
產品概述

線性模組是一種直線傳動裝置,主要有兩種方式。一種是滾珠絲杠和直線導軌組成,另一種是用同步帶及同步帶輪組成。其使用范圍廣,安裝方便,精度高,以為廣大的用戶所接受!省去了自己制作直線運動的機構的具體環節。

主要參數

  技術數據

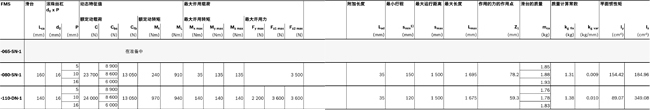

  一般技術數據

  請遵守"計算"章節和"一般技術說明"章節!

力士樂直線模組

  1)確保可靠的潤滑分布所需的*小行程。運行條件參見"附加信息"章節。有必要低于時,請咨詢 Bosch Rexroth。型號名稱參見"附加信息"章節

  技術數據

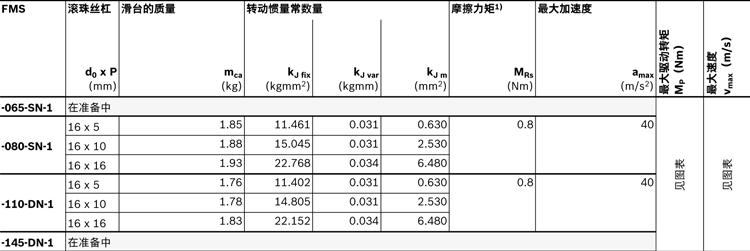

  驅動數據

  請遵守"計算"章節和"一般技術說明"章節!

力士樂直線模組

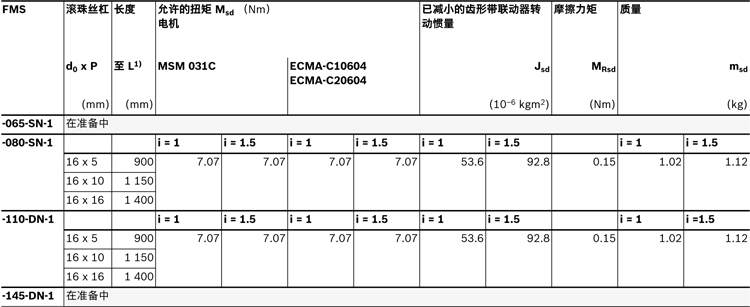

  通過齒形帶聯動器安裝電機時的驅動數據

力士樂直線模組

  1)根據圖表,對于長度較長的情況,允許的驅動轉矩線性系統由隨長度變化的數值 Mp 決定!

  參見"計算基礎"一章。

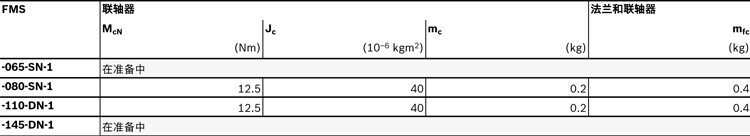

  通過法蘭和聯軸器安裝電機時的驅動數據

力士樂直線模組

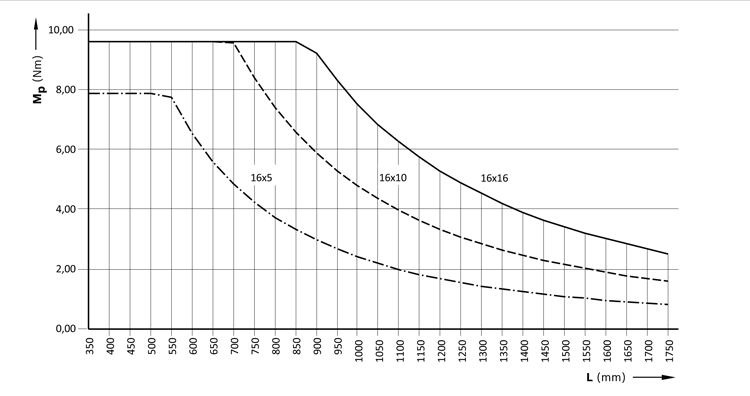

  機械裝置的*大允許驅動轉矩 Mp

  以下條件下,M p 的數值適用:

  水平運行

  絲杠軸頸上無徑向載荷



  注意所用聯軸器的額定轉矩!

  FMS-080-SN-1/-110-DN-1

力士樂直線模組

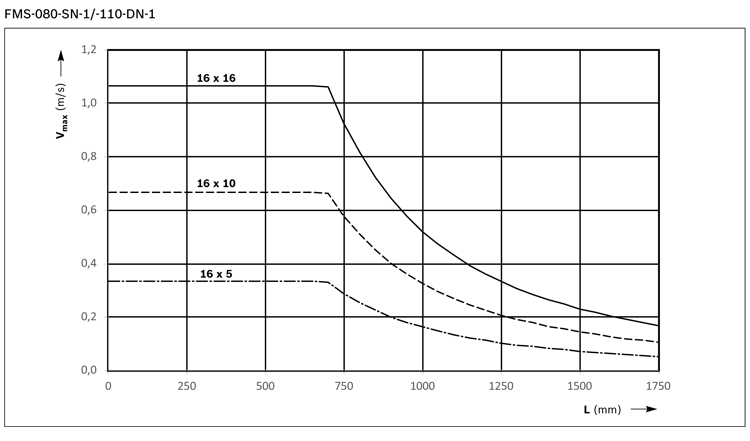

  機械裝置的*大允許速度 vmax

  注意電機轉速!

力士樂直線模組



資料下載
授權證書


應用范圍

機床、木工機械、激光切割等
